结构特点：有全径或缩径，法兰端、焊接端和螺纹端连接，下装式阀杆防吹出，防火、防静电。
性能规范
| 设计标准 |
API608 |
适用介质 |
水、石油、天然气 |
| 结构长度 |
ASME B16.10 |
密封形式 |
软密封或硬密封 |
| 连接形式 |
GB/ T 9113 GB/T 12224 ASME B16.25 ASME B16.5 |
适用温度 |
-29～425℃ |
| 公称压力 |
PN16～420(CLASS 150Lb～1500Lb) |
驱动方式 |
手动、气动、电动 |
| 公称尺寸 |
DN15～DN80(SIZE 1/2〞～3〞) |
|
|

| 序号 |
零件 |
标准 |
不锈钢 |
| 1 |
阀 体 |
ASTM A105 |
ASTM A351 CF8M |
| 2 |
副阀体 |
ASTM A105 |
ASTM A351 CF8M |
| 3 |
阀 杆 |
ASTM A182 F6a
ASTM A105+ENP |
ASTM A182
F316、F304
F316L、F304L |
| 4 |
球 |
ASTM A182 F6a
ASTM A105+ENP |
ASTM A182
F316、F304
F316L、F304L |
| 5 |
阀 座 |
PTFE |
PTFE |
| 6 |
螺栓 |
碳钢 |
不锈钢 |
| 7 |
螺 母 |
碳钢 |
不锈钢 |
| 8 |
中部垫片 |
304+柔性石墨 |
304+柔性石墨 |
| 9 |
导电弹簧 |
304 |
304 |
| 10 |
钢珠 |
304 |
304 |
| 11 |
上垫片 |
PTFE |
PTFE |
| 12 |
O形密封圈 |
Viton GF/B |
Viton GF/B |
| 13 |
填料 |
PTFE/柔性石墨 |
PTFE/柔性石墨 |
| 14 |
填料压套 |
碳钢 |
304 |
| 15 |
螺纹销 |
碳钢 |
304 |
| 16 |
螺母 |
碳钢 |
304 |
| 17 |
螺母 |
碳钢 |
304 |
| 18 |
手 柄 |
Q235A+镀锌+浸塑 |
Q235A+镀锌+浸塑 |

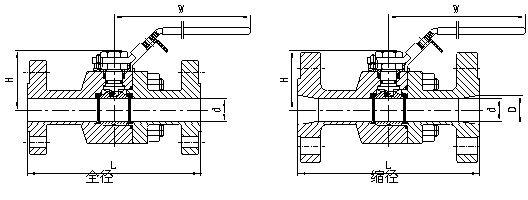

二段式锻钢系列 浮动球阀技术参数
| Class:150～600Lb |
| 全 径 |
公称尺寸(in.) |
1/2 |
3/4 |
1 |
11/2 |
2 |
3 |
| D(mm) |
13 |
19 |
25 |
38 |
51 |
76 |
| L(mm) |
165 |
190 |
216 |
241 |
292 |
356 |
| H(mm) |
98 |
103 |
122 |
135 |
151 |
177 |
| W(mm) |
140 |
140 |
170 |
260 |
300 |
450 |
| Weight(Kg) |
3 |
4.8 |
6.5 |
12 |
15 |
28 |
| 缩 径 |
公称尺寸 |
1/2×1/4 |
3/4×1/2 |
1×3/4 |
11/2×1 |
2×11/2 |
3×2 |
| D(mm) |
13 |
19 |
25 |
38 |
51 |
76 |
| d(mm) |
7 |
13 |
19 |
25 |
38 |
51 |
| L(mm) |
165 |
190 |
216 |
241 |
292 |
356 |
| H(mm) |
68 |
98 |
103 |
122 |
135 |
151 |
| W(mm) |
140 |
140 |
140 |
170 |
260 |
300 |
| Weight(Kg) |
2.8 |
3.2 |
5.5 |
7.1 |
12.8 |
16.8 |
| Class:900Lb |
| 全 径 |
公称尺寸(in.) |
1/2 |
3/4 |
1 |
11/2 |
2 |
3 |
| D(mm) |
13 |
19 |
25 |
38 |
51 |
76 |
| L(mm) |
165 |
190 |
216 |
241 |
292 |
356 |
| H(mm) |
98 |
103 |
122 |
135 |
151 |
177 |
| W(mm) |
140 |
140 |
170 |
260 |
300 |
450 |
| Weight(Kg) |
3 |
4.8 |
6.5 |
12 |
15 |
28 |
| 缩 径 |
公称尺寸 |
1/2×1/4 |
3/4×1/2 |
1×3/4 |
11/2×1 |
2×11/2 |
3×2 |
| D(mm) |
13 |
19 |
25 |
38 |
51 |
76 |
| d(mm) |
7 |
13 |
19 |
25 |
38 |
51 |
| L(mm) |
165 |
190 |
216 |
241 |
292 |
356 |
| H(mm) |
68 |
98 |
103 |
122 |
135 |
151 |
| W(mm) |
140 |
140 |
140 |
170 |
260 |
300 |
| Weight(Kg) |
2.8 |
3.2 |
5.5 |
7.1 |
12.8 |
16.8 |
| Class:1500Lb |
| 全 径 |
公称尺寸(in.) |
1/2 |
3/4 |
1 |
11/2 |
2 |
3 |
| D(mm) |
13 |
19 |
25 |
38 |
51 |
76 |
| L(mm) |
165 |
190 |
216 |
241 |
292 |
356 |
| H(mm) |
98 |
103 |
122 |
135 |
151 |
177 |
| W(mm) |
140 |
140 |
170 |
260 |
300 |
450 |
| Weight(Kg) |
3 |
4.8 |
6.5 |
12 |
15 |
28 |
| 缩 径 |
公称尺寸 |
1/2×1/4 |
3/4×1/2 |
1×3/4 |
11/2×1 |
2×11/2 |
3×2 |
| D(mm) |
13 |
19 |
25 |
38 |
51 |
76 |
| d(mm) |
7 |
13 |
19 |
25 |
38 |
51 |
| L(mm) |
165 |
190 |
216 |
241 |
292 |
356 |
| H(mm) |
68 |
98 |
103 |
122 |
135 |
151 |
| W(mm) |
140 |
140 |
140 |
170 |
260 |
300 |
| Weight(Kg) |
2.8 |
3.2 |
5.5 |
7.1 |
12.8 |
16.8 |
三段式锻钢系列浮动球阀技术参数
 |
Class:800Lb
| NPS |
L |
d |
D |
A |
W |
H |
WT
(Kg) |
| 1/2 |
80 |
12.7 |
22 |
9.5 |
150 |
73 |
1.2 |
| 3/4 |
95 |
19 |
27.4 |
12.5 |
170 |
78 |
2.1 |
| 1 |
110 |
25.4 |
34 |
12.5 |
170 |
95 |
3.4 |
| 1-1/2 |
140 |
38 |
48.8 |
12.5 |
250 |
115 |
5.8 |
| 2 |
165 |
51 |
61.2 |
16 |
300 |
140 |
8.2 |
|
|
