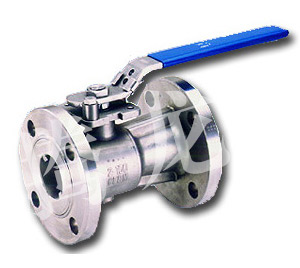

一体式系列浮动球阀

结构特点：缩孔、一体式、侧装式设计。法兰端连接，阀盖以螺纹的形式旋入阀体，防火、防静电。低温型为上装式阀杆，阀杆加长结构设计。

性能规范

适用介质	水、气、油品、天然气和酸碱类腐蚀性介质
适用温度	-196～150℃
驱动方式	手动、气动、电动

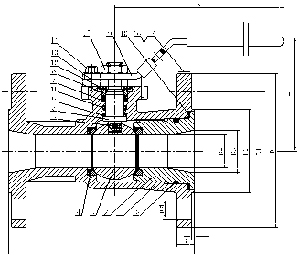

一体式铸钢系列材料

序号	零件	标准	不锈钢	酸性环境	低温环境
1	阀体	ASTM A216-WCB	ASTM A351 CF8M	ASTM A216-WCB	ASTM A352-WCB
2	副阀体	ASTM A216-WCB	ASTM A351 CF8M	ASTM A216-WCB	ASTM A352-WCB
3	球	ASTM A182 F6a ASTM A105+ENP	ASTM A182 F316、F304	ASTM A182 F6a ASTM A105+ENP	ASTM A182 F6a F304、 F316
4	阀座	PTFE	PTFE	PTFE	PTFE
5	阀杆	ASTM A182 F6a ASTM A105+ENP	ASTM A182 F316、F304	ASTM A182 F6a ASTM A105+ENP	ASTM A182 F6a F304、 F316L
6	上垫片	PTFE	PTFE	PTFE	PTFE
7	填料	柔性石墨	柔性石墨	柔性石墨	柔性石墨
8	填料压套	碳钢	不锈钢	碳钢	碳钢/不锈钢
9	手柄	Q235A+镀锌+浸塑	Q235A+镀锌+浸塑	Q235A+镀锌+浸塑	Q235A+镀锌+浸塑
10	中部垫片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
11	O形密封圈	Viton GF/B	Viton GF/B	Viton GF/B	HNBR
12	蝶形弹簧	ANSI 1065 65Mn	ANSI 1065 65Mn	ANSI 1065 65Mn	ANSI 1065 65Mn
13	定位套	碳钢	不锈钢	碳钢	碳钢/不锈钢
14	螺钉	碳钢	不锈钢	碳钢	碳钢/不锈钢
15	螺母	碳钢	不锈钢	碳钢	碳钢/不锈钢
16	铆钉	铝	304	铝	铝/304
17	铭牌	304	304	304	304
18	O形密封圈	Viton GF/B	Viton GF/B	Viton GF/B	HNBR

国标系列尺寸列表

PN1.6MPa
DN	L	D	D1	D2	D3	D4	B	f	n-d	W	H
15	108	95	65	46	15	10	14	2	4-φ14	140	63
20	117	105	75	56	18	13	16	2	4-φ14	140	66
25	127	115	85	65	25	18	16	2	4-φ14	150	81
32	140	140	100	76	32	25	18	2	4-φ18	190	86
40	165	150	110	84	38	32	18	2	4-φ18	190	95
50	178	165	125	99	50	38	20	2	4-φ18	250	130
65	190	185	145	118	63.5	50	20	2	4-φ18	250	146
80	203	200	160	132	76	64	20	2	4-φ18	250	155
100	229	220	180	156	102	76	22	2	8-φ22	300	182
125	254	250	210	184	127	76	22	2	8-φ26	300	210
150	267	285	240	211	152	114	24	2	8-φ26	400	240
PN2.5MPa
DN	L	D	D1	D2	D3	D4	B	f	n-d	W	H
15	108	95	65	46	15	10	14	2	4-φ14	140	63
20	117	105	75	56	18	13	16	2	4-φ14	140	66
25	127	115	85	65	25	18	16	2	4-φ14	150	81
32	140	140	100	76	32	25	18	2	4-φ18	190	86
40	165	150	110	84	38	32	18	2	4-φ18	190	95
50	178	165	125	99	50	38	20	2	4-φ18	250	130
65	190	185	145	118	63.5	50	22	2	8-φ18	250	146
80	203	200	160	132	76	64	24	2	8-φ18	250	155
100	229	235	190	156	102	76	24	2	8-φ22	300	182
125	254	270	220	184	127	76	26	2	8-φ26	300	210
150	267	300	250	211	152	114	28	2	8-φ26	400	240

美标系列尺寸列表

150Lb
NPS	L	D	D1	D2	D3	D4	B	f	n-d	W	H
1/2″	108	89	60.5	35	15	10	12	1.6	4-φ15	140	63
3/4″	117	98	70	43	18	13	12	1.6	4-φ15	140	66
1″	127	108	79.5	51	25	18	12	1.6	4-φ15	150	81
11/4″	140	117	89	64	32	25	13	1.6	4-φ15	190	86
11/2″	165	127	98.5	73	38	32	15	1.6	4-φ15	190	95
2″	178	152	120.5	92	51	38	19	1.6	4-φ19	250	130
21/2″	191	178	193.5	105	63.5	50	19	1.6	4-φ19	250	146
3″	203	190	152.5	127	76	64	19	1.6	4-φ19	250	155
4″	229	229	190.5	157	102	76	24	1.6	8-φ19	300	182
5″	254	255	216	186	127	76	24	1.6	8-φ22	300	210
6″	267	279	241.5	216	152	114	26	1.6	8-φ22	400	240
